Размеры инсталляций для унитазов

Для монтажа унитазов используют два основных типа инсталляций: блочные и рамные. Блочные крепят анкерными болтами к капитальной стене. Рамные – опираются на регулируемые по высоте ножки и могут фиксироваться как к полу, так и к вертикальным перегородкам. Возможен также комбинированный монтаж с опорой и на стены, и на напольное перекрытие. Стандартная высота монтажа такой опорной рамы для подвесного унитаза около 110–130 см.

Навесные системы используют для подвесных и приставных чаш, они имеют простую и надежную конструкцию, экономят место и недорого стоят. Однако их можно монтировать только на несущую стену. Рамные модули выдерживают больший вес, могут монтироваться к любым видам стен и регулироваться по высоте. Но такие инсталляции сложнее по конструкции, поэтому стоят несколько дороже.

Стандартные размеры инсталляций для унитаза в зависимости от их вида приведены в таблице.

Размеры инсталляции под приставной унитаз могут быть меньше, чем для монтажа подвесной чаши, за счет меньшего расстояния от пола до канализационного патрубка. У подвесных оно в среднем составляет около 23 см, у напольных – 18–18,5 см.

Стоит также отметить, что некоторые производители предлагают инсталляции, которые не требуют встраивания в стену. Таковы модели из коллекции Geberit Monolith, представляющие собой сантехнический модуль, обшитый с передней стороны тонированным безосколочным стеклом, а с боковых сторон – панелями из матового алюминия. Их монтируют на уже готовый пол – подвод к унитазу воды для смыва должен быть расположен на высоте 32–36 см. Это инсталляции премиального сегмента, которые комплектуются цветной подсветкой.

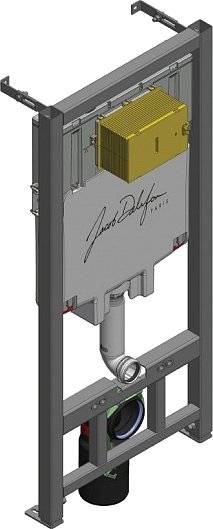

Наиболее популярные модели стандартного размера представлены в коллекциях немецких брендов Villeroy & Boch и Grohe, французской марки Jacob Delafon и швейцарского производителя Geberit.

Основные параметры нескольких систем из востребованных у покупателей линеек приведены в таблице ниже.

Популярные модели рамных инсталляций

Размеры инсталляции всегда связаны с габаритами сливного резервуара, объем которого обычно составляет не менее 6 литров – это количество необходимо для эффективного смыва твердых отходов. Поэтому уменьшить ширину, глубину или высоту инсталляции чаще всего возможно только за счет увеличения остальных параметров. Для сравнения можно взять инсталляции известной чешской компании Alcaplast. Стандартные параметры конструкции из линейки Sadromodul (AM101/1120) – 51х12,5х112 см. Более тонкая модель Slim Modul AM1101/1200-001 толщиной 8,4 см потребует меньшего заглубления в стену, но за счет этого она увеличивается в ширину и высоту (57х127,5 см).

В некоторых условиях реализация стандартной высоты монтажа инсталляции невозможна, да и не в каждый санузел впишутся конструкции шириной 50-60 см, поэтому размерные нормы вариативны.

В каталогах ведущих производителей всегда можно найти:

• модули уменьшенной высоты;
• более узкие рамы для малогабаритных помещений;
• системы, предусматривающие возможность углового монтажа;
• специальные инсталляции для людей с ограниченными возможностями.

На размеры инсталляции могут влиять и разнообразные дополнительные опции, поэтому в коллекциях премиального сегмента есть модели, для монтажа которых потребуется намного больше места, но при этом они обеспечат пользователю максимальный комфорт. Например, идеальная высота для установки для каждого из пользователей своя, поэтому некоторые инсталляции из премиальных линеек для «умных» унитазов предусматривают возможность регулировки положения чаши с пульта дистанционного управления.

Инсталляция для унитаза Ideal Standard Prosys

В частности, встраиваемая инсталляция для унитаза Ideal Standard Prosys R0145A6 комплектуется электродвигателем и регулируемой рамой Easy Move. Габариты конструкции при этом составляют 72,5х24х165,5 см. Система крепится в капитальной стене и закрывается стеклянной внешней панелью.

Для монтажа в нестандартных санузлах могут понадобиться укороченные инсталляционные системы. Это актуально для расположенных в мансардах туалетов, для помещений, где унитаз планируется расположить под окном. Высота инсталляции для унитаза от пола в таком случае может составлять 82 см. В числе таких моделей инсталляционные конструкции из линеек немецких марок Sanit 90 703 00 T и Grohe Rapid SL 38587000.

Более низкие, но при этом и более широкие модели дают меньшую нагрузку на опорные стены, поэтому их предпочтительнее использовать при креплении к деревянным перегородкам, чем инсталляционные системы стандартного размера – это хороший вариант для дачных санузлов.

Самые маленькие габариты у инсталляции для унитаза с инновационными технологиями импульсного смыва. Бачок в таких конструкциях не требуется, поэтому опорный модуль представляет собой раму с крепежными шпильками и патрубками. В каталоге немецкого производителя Abber, предлагающего унитазы с импульсным смывом, представлены модели размером 48х18х36 см и 48х18х38 см.

Для малогабаритных санузлов покупатели часто выбирают узкие инсталляции. В линейках европейских сантехнических брендов есть модели с шириной рамы всего 30 см: BelBagno BB003-30 (30х24х115 см), Migliore Quadra 20453 (30х33х135 см), Jacob Delafon E33130RU-NF (30х19х115 см), Ideal Standard Prosys Eco Frame E233367 (30х18,7х115 см). Модули шириной от 40 до 45 см есть в каталогах компаний Ravak, Delice, Geberit, Damixa, Berges, Am.Pm, Акватек. Однако не всегда экономия пространства достигается за счет монтажа узких модулей. Если фальшстена устанавливается по всей длине санузла, то желательна минимальная глубина инсталляции для унитаза, а ее ширина и высота в таком случае практически не имеют значения.

Размеры вариативных конструкций для компактных туалетов не во всех случаях меньше стандартных. Согласно СНиП, минимальные габариты туалетов составляют 120 на 80 см. В таких узких помещениях рамную инсталляцию можно крепить не к стене позади нее, а враспор. Для этого ширина инсталляции для унитаза увеличивается за счет выдвигающихся лапок – такие раздвижные модели есть в коллекции Jadromodul производителя из Чехии Alcaplast. Самонесущая стальная рама SL 38995000 из линейки Grohe Rapid регулируется по ширине не за счет дополнительных элементов, а полностью.

При необходимости монтажа подвесного унитаза в углу комнаты покупают инсталляции с дополнительными креплениями – они фиксируются к смежным стенам и располагаются под углом к основной раме модуля. Угловые инсталляции для унитаза есть в каталогах ведущих мировых сантехнических брендов. Чаще производители предлагают не отдельные модели для монтажа в угол, а специальный крепеж, который позволяет устанавливать стандартные изделия не только вдоль стены. Такие комплекты выпускают чешский Alcaplast, швейцарский Geberit, польский Cersanit, немецкий Viega, итальянский Migliore, французский Jacob Delafon.

При обустройстве туалета для инвалидов ориентируются на нормативные документы, в частности в СП 59.13330.2016 прописаны общие требования как к санузлу, так и к устанавливаемым в нем унитазам. Если речь идет о подвесных и приставных унитазах без сливного бачка напольного типа, то необходимо обеспечить за чашей жесткую, хорошо закрепленную опору для спины. Также отмечается, что комфортный уровень посадочной поверхности для людей с заболеваниями опорно-двигательного аппарата составляет от 45 до 60 см. Однако если туалетом будут пользоваться и другие люди, рекомендованная высота от пола закрепленного на инсталляции унитаза – не выше 50 см.

Отдельные требования предъявляются к поручням: хотя бы с одной стороны от чаши он должен быть откидным. Рекомендуемая высота расположения опорных рукояток составляет от 70 до 85 см. Для крепления поручней некоторые производители предусматривают на инсталляциях боковые рамы. С такими системами возможен и завышенный монтаж чаши.

Среди популярных моделей для оборудования санузлов для инвалидов – инсталляции Geberit Duofix 111.375.00.5 (88х21,5х132 см), Aquatek INS-0000015 (94,5х10х113 см), TECE TeceProfil 9300381 (84х16х112). А в каталоге бренда Grohe есть отдельные элементы для монтажа поручней на стенках-перегородках, которыми можно доукомплектовать обычные инсталляционные системы. Рама Grohe Rapid SL 38559001 изготовлена их прочной окрашенной стали и дополнена щитом из водонепроницаемой фанеры. Монтажная высота конструкции составляет 113 см, ее ширина – 31 см.

Подобрать подходящую систему можно для любого санузла. По международному стандарту высота от пола до посадочной поверхности закрепленной подвесной чаши должна составлять 40 см. Однако для пожилых и людей с инвалидностью унитаз обычно крепят немного повыше, а для детей – наоборот, пониже. Длина унитаза с инсталляцией должна быть такой, чтобы перед чашей оставалось достаточно пространства для комфортного перемещения по санузлу. Поэтому, прежде чем выбрать конструкцию подходящего размера, необходимо составить перечень требований к расположению унитаза в зависимости от потребностей людей, которые преимущественно будут пользоваться санузлом, и составить подробный план помещения, на котором будет отмечено расположение дверей, канализационных труб, остальной сантехники и мебели. По этому плану легко будет определить точные габариты требуемой инсталляции. Производители же комплектуют предлагаемые конструкции подробными схемами, на которых указаны все размеры инсталляции для подвесного унитаза: ширина, высота, глубина монтажа, диапазон регулировки ножек, габариты бачка, диаметр патрубков и высота их расположения, межосевое расстояние между крепежными шпильками и т.п. После изучения спецификации понравившихся моделей будет легко сделать выбор инсталляционной системы, которая идеально впишется в тот или иной санузел.
